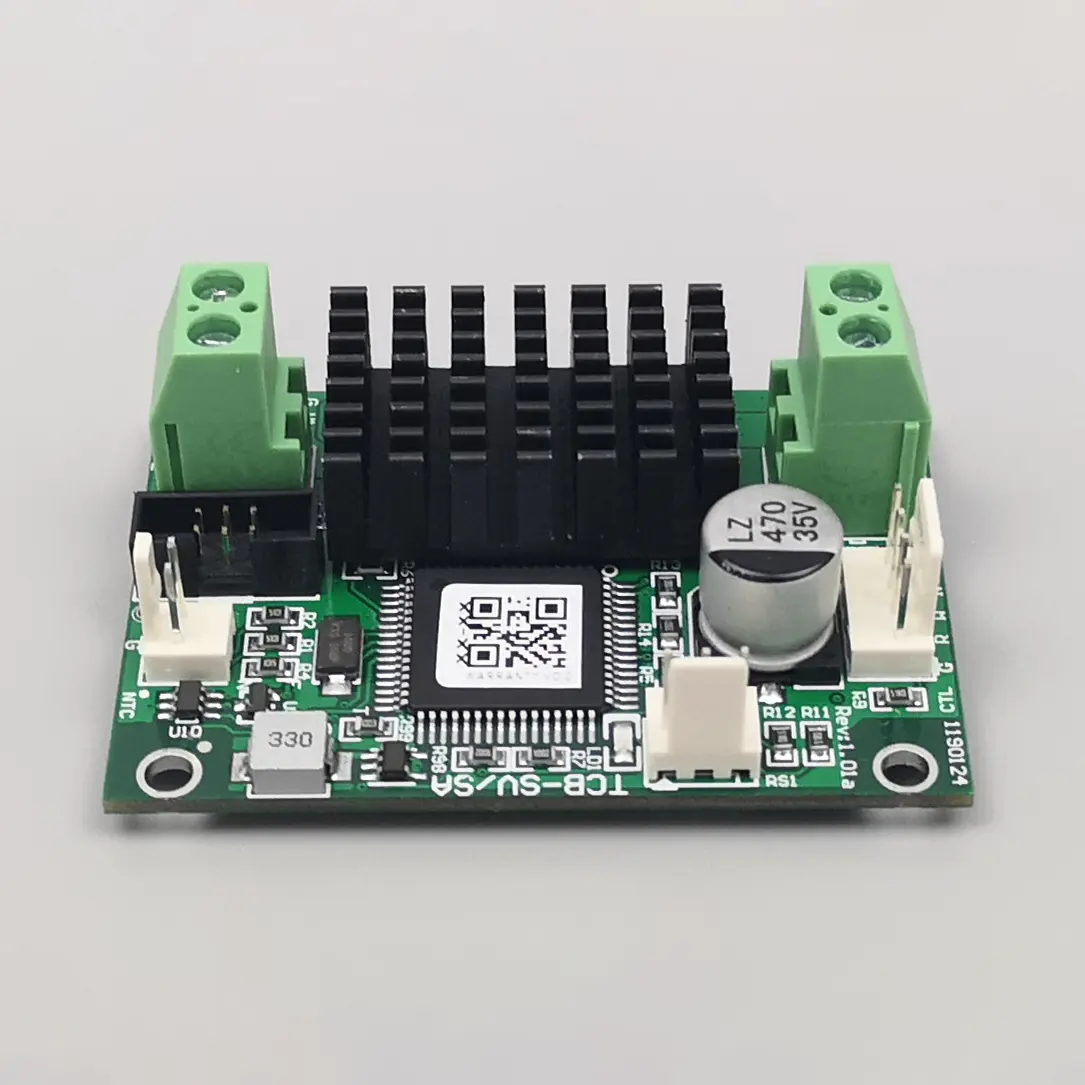

TheTCB-SV temperatūros reguliatorius, skirtas mikro TECpasirodė kaip hiperlokalinio šilumos valdymo keitiklis. Šis valdiklis, sukurtas itin kompaktiškiems termoelektriniams aušintuvams (TEC), užtikrina didelės skiriamosios gebos srovės valdymą ir stabilumą iki milikelvino. Šiame giluminiame nardymo etape mes išnagrinėjame jo architektūrą, privalumus ir trūkumus, naudojimą realiame pasaulyje ir atsakome į dažnus inžinerinius klausimus. Fuzhou X-Meritan Technology Co., Ltd. integruoja šį valdiklį į naujos kartos fotonines ir biomedicinos sistemas. Nesvarbu, ar dirbate su LiDAR, ar DNR amplifikavimu, TCB-SV siūlo įtikinamą dydžio ir tikslumo derinį.
🔬 Kas apibrėžia TCB-SV temperatūros valdiklį, skirtą mikro TEC?
Kuo jo valdymo architektūra pranoksta bendrosios paskirties PID?
TCB-SV nėra bendras PID; jame naudojama prisitaikanti pirmyn nukreipimo kilpa ir linijinė išvestis mikroomų apkrovoms. Jis tiesiogiai sprendžia parazitų atsparumą, esantį miniatiūriniuose Peltier elementuose. Fuzhou X-Meritan Technology Co., Ltd. išbandė jį su plonasluoksniais TEC (iki 2x2 mm) ir pastebėjo < 0,002 °C bangavimą. Jo dvipolis išėjimas pašalina aklavietę, todėl idealiai tinka kriogeniniams arba šildymo ciklams šalia aplinkos. Be to,TCB-SV temperatūros reguliatorius, skirtas mikro TECapima I2C ir analogines sąsajas, todėl jis sklandžiai įterpiamas į kompaktiškus instrumentus.
⚙️ Pagrindinės galimybės: kaip TCB-SV pagerina mikro TEC našumą
Kokių stabilumo rodiklių gali tikėtis inžinieriai naudodami mikro TEC?
Bendradarbiaudami su ankstyvaisiais naudotojais,Fuzhou X-Meritan Technology Co., Ltd.dokumentuotas ilgalaikis dreifas žemiau ±0,005 °C per 24 valandas, naudojant 0,8 A mikro TEC. Valdiklyje naudojamas 24 bitų ADC jutiklis ir greitas PWM išlyginimo filtras. Net esant tokioms mažoms šiluminėms apkrovoms kaip 0,2 J/K, svyravimai nevyksta. Žemiau esančioje lentelėje TCB-SV lyginami su įprastais temperatūros reguliatoriais:
| Parametras |
TCB-SV (optimizuotas mikro TEC) |
Standartinis stalinis valdiklis |
| Min. TEC dabartinė rezoliucija |
0,5 mA |
5–10 mA (įprasta) |
| Temperatūros stabilumas (10 mK diapazonas) |
±0,002°C |
±0,05°C |
| Formos veiksnys |
30 x 30 mm modulis |
½ stovo 4U |
| Bipolinis / linijinis išėjimas |
Taip, vientisas nulinis kryžius |
Dažnai vienpolis arba relė |
📊 TCB-SV temperatūros reguliatorius: privalumai ir apribojimai
Kodėl verta rinktis – ir kur reikia būti atsargiems?
| ✅ Stiprios pusės |
⚠️ Kompromisai |
- Itin smulki srovės skiriamoji geba (idealiai tinka µTEC)
- Itin mažas triukšmas: < 1 µV prie jutiklio
- Prisitaikantis PID su mikrosekundžių atsaku
- Kompaktiškas SMD surinkimas, lengvas įdėjimas
- Platus maitinimas 5-28 V, didelis efektyvumas
|
- Maksimali išvestis 2 A (ne dideliems TEC)
- Reikalingas programinės įrangos derinimas egzotiškiems TEC
- Nėra integruoto grafinio ekrano (tik nuotolinio valdymo pultas)
- Jautrus įvesties talpos išdėstymui
- Didesnė kaina nei įprasti įjungimo-išjungimo valdikliai
|
Nepaisant didesnių pradinių investicijų,Fuzhou X-Meritan Technology Co., Ltd.pabrėžia, kad dėl energijos taupymo ir sumažėjusių fotonikos derinimo šiluminių iteracijų sumažėja bendros nuosavybės išlaidos.
🔄 Dinaminis terminis ciklas su mikro TEC
Ar TCB-SV gali valdyti greitą kintamą šildymą / vėsinimą be viršijimo?
Taip – viena iš proveržio savybiųTCB-SV temperatūros reguliatorius, skirtas mikro TECyra jo „šiluminis greitis į priekį“. Naudojant PGR arba lazerio bangos ilgio stabilizavimą, dažnai reikia greitai perjungti šildymą ir vėsinimą. TCB-SV numato Peltier apsisukimą ir kompensuoja užpakalinį EMF. Fuzhou X-Meritan Technology Co., Ltd. parodė 5°C/s sukimosi greitį ant 3x3 mm TEC su <3 % viršijimu. Dėl to jis puikiai tinka kvantiniam kaskadiniam lazeriniam pakavimui ir mikroskysčių termocikleriams.
🏭 Programos panorama: kur TCB-SV daro skirtumą
Kurie pažangiausi laukai naudingiausi?
-
Optiniai siųstuvai-imtuvai– DWDM lazerinis temperatūros stabilizavimas (mikro TEC drugelių pakuotėse).
-
Medicininė diagnostika– Izoterminio stiprinimo lustams (LAMP) reikalingas ±0,1°C tikslumas.
-
Kosmosas / kosmosas– Miniatiūriniai IR detektoriai, aušinami su mažu energijos biudžetu.
-
Laboratorinė įranga– Mikrokalorimetrija, kai labai svarbu maža šiluminė masė.
Fuzhou X-Meritan Technology Co., Ltd. tiekia TCB-SV kvantinius jutiklius kuriančioms tyrimų laboratorijoms, nes jo EMC profilis yra ypač švarus.
❓ Dažnai užduodami klausimai (TCB-SV ir mikro TEC)
Ar TCB-SV veikia su mažesnėmis miliampų TEC srovėmis?
absoliučiai. Dėl 16 bitų DAC ir tikslios operatyvinio stiprintuvo tvarkyklės TCB-SV išvesties pakopa yra tiesinė iki 0,2 mA. Daugeliui mikro TEC, ypač jutiklių aušinimui, reikalingos mažesnės nei 10 mA srovės. Valdiklis išlaiko tiesiškumą net esant tokiam žemam lygiui, išvengdamas „kryžminio iškraipymo“, matomo H tilto konstrukcijose. „Fuzhou X-Meritan Technology Co., Ltd.“ pateikia taikymo pastabas, kaip kalibruoti jutimo rezistorių, kad būtų padidintas mažesnis nei 1 mA tikslumas.
Kokios temperatūros jutiklių sąsajos yra suderinamos?
TCB-SV iš prigimties palaiko PT100/1000 RTD, NTC termistorius (su linijavimo lentelėmis) ir net kietojo kūno jutiklius, tokius kaip AD590 arba LM335, naudodamas konfigūruojamą analoginę priekinę dalį. Jame yra 24 bitų delta sigma ADC su programuojama sužadinimo srove. „Micro TEC“ programoms rekomenduojame naudoti mažus NTC mikroschemų termistorius (dydis 0201), kad sumažintumėte terminį atsilikimą. „Fuzhou X-Meritan Technology Co., Ltd.“ gali pateikti iš anksto suderintas termistorių kreives, kad paspartintų integraciją.
Ar galiu sujungti kelis TCB-SV valdiklius kelių zonų mikro TEC valdymui?
Taip, TCB‑SV turi I²C/SMBus sąsają su konfigūruojamu adresu. Vienoje magistralėje galite valdyti iki 16 įrenginių, todėl nesunku sukurti daugiakanalių bangolaidžių grotelių arba mikroplokščių termociklerių sistemas. Pagrindinis kompiuteris gali nuskaityti temperatūros telemetriją ir rašyti nustatytas vertes atskirai. Fuzhou X-Meritan Technology Co., Ltd. siūlo Python biblioteką ir GUI greitam prototipų kūrimui.
Ar TCB-SV programinę įrangą galima atnaujinti būsimoms TEC medžiagoms?
Būtinai. Jis turi programinio programavimo (IAP) įkrovos įkroviklį per UART/I²C. Atsiradus naujiems plonasluoksniams TEC su skirtinga varža arba Seebeck koeficientais, galite atnaujinti PID ir tiesiškumo lenteles. Fuzhou X-Meritan Technology Co., Ltd. reguliariai išleidžia programinės įrangos pataisas, kurios pagerina naujų mikro TEC adaptyvų stiprinimo planavimą. Tai užtikrins jūsų investiciją į ateitį.
Kokias apsaugos priemones TCB-SV apima jautriems mikro TEC?
Jame yra programuojamas srovės ribojimas, terminis išjungimas ir minkštas paleidimas, kuris apsaugo nuo įsijungimo srovės. Valdiklis nuolat stebi TEC įtampą ir gali aptikti atviros grandinės arba trumpojo jungimo sąlygas per mažiau nei 100 µs, tada išjungia išėjimą. Šis apsaugos lygis yra būtinas brangiems mikro TEC, įmontuotiems į medicinos ar aviacijos aparatinę įrangą.
📚 Nuorodos ir techniniai šaltiniai
- 🔗 Fuzhou X-Meritan Technology Co., Ltd. – TCB-SV produkto trumpas ir baltas popierius (2025 m.)
- 🔗 IEEE sandoriai dėl komponentų, pakavimo ir gamybos technologijų: „Micro TEC valdikliai bendrai supakuotai optikai“ (t. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Terminės analizės žurnalas: „Sub-milikelvino valdymas su miniatiūriniais Peltier prietaisais“ (2023) – https://link.springer.com/article/... (prierašas)
- 🔗 Paraiškos pastaba AN-102:Mikro TEC vairavimas be virpesiųpateikė Fuzhou X-Meritan Technology Co., Ltd. (galima užsisakyti)
TheTCB-SV temperatūros reguliatorius, skirtas mikro TECyra pasirengęs jūsų vertinimui.Fuzhou X-Meritan Technology Co., Ltd. teikia nemokamas dizaino apžvalgas, pavyzdžius ir technines konsultacijas. Susisiekite su mumisdabar.
