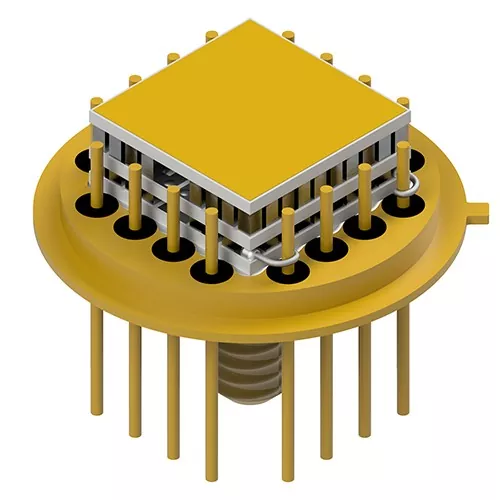

Surinkimai su mikrotermoelektriniais aušintuvaistapo svarbiu sprendimu pramonės šakose, kurioms reikalingas kompaktiškas, tikslus ir patikimas temperatūros valdymas. Nuo infraraudonųjų spindulių detektorių ir lazerinių sistemų iki medicininės vaizdo gavimo įrangos ir pramoninių jutiklių – šie aušinimo mazgai padeda stabilizuoti temperatūrai jautrius komponentus, gerina sistemos veikimą ir prailgina veikimo trukmę.
Šiame straipsnyje paaiškinama, kaip veikia mikrotermoelektriniai aušinimo agregatai, jų pranašumai, paplitę pramoniniai pritaikymai, pagrindiniai dizaino aspektai, medžiagų pasirinkimas, šiluminiai iššūkiai ir ateities plėtros tendencijos. Joje taip pat pateikiamos praktinės gairės inžinieriams, OĮG pirkėjams ir sistemų projektuotojams, ieškantiems patikimų šilumos valdymo sprendimų.
Agregatai su mikrotermoelektriniais aušintuvais yra kompaktiškos šilumos valdymo sistemos, skirtos tiksliai valdyti labai jautrių elektroninių ir optinių komponentų temperatūrą. Šie agregatai paprastai integruoja mikro termoelektrinius modulius, aušintuvus, jutiklius, šiluminės sąsajos medžiagas ir elektroninę valdymo grandinę į vieną kompaktišką paketą.
Skirtingai nuo įprastų šaldymo sistemų, kurios priklauso nuo kompresorių ir šaltnešių, termoelektriniai aušintuvai naudoja Peltier efektą, kad perneštų šilumą iš vienos prietaiso pusės į kitą, kai elektros srovė teka per puslaidininkines medžiagas.
Mikrotermoelektriniai aušinimo įrenginiai yra ypač vertingi tais atvejais, kai:
Šios sistemos dažniausiai integruojamos į infraraudonųjų spindulių jutiklius, lazerinius diodus, CCD kameras, biomedicininius instrumentus, kosmoso detektorius ir optinius ryšio įrenginius.
Pagrindinis mikrotermoelektrinių aušintuvų veikimo principas yra termoelektrinis efektas. Kai nuolatinė srovė praeina per puslaidininkių jungtis, šiluma sugeriama vienoje pusėje ir išleidžiama priešingoje pusėje.
Šaltoji pusė aušina tikslinį komponentą, o karštoji išsklaido šilumą per šilumos kriauklę arba šiluminį skirstytuvą.
| Komponentas | Funkcija |
|---|---|
| Termoelektrinis modulis | Perduoda šilumą naudodamas elektros srovę |
| Šilumos kriauklė | Išsklaido šilumą iš karštosios pusės |
| Temperatūros jutiklis | Stebi sistemos temperatūrą |
| Valdiklio grandinė | Reguliuoja aušinimo efektyvumą |
| Šiluminės sąsajos medžiaga | Pagerina šilumos perdavimo efektyvumą |
Kadangi aušinimo reakcija yra valdoma elektra, šie mazgai gali pasiekti itin tikslų temperatūros reguliavimą Celsijaus laipsnio dalimis.
Mikrotermoelektriniai aušinimo agregatai suteikia daug privalumų, kurių dažnai nepavyksta pasiekti tradiciniais aušinimo metodais.
„Micro TEC“ agregatai yra labai kompaktiški, todėl tinkami nešiojamai elektronikai, miniatiūriniams jutikliams ir ribotos erdvės įrangai.
Šie mazgai užtikrina labai stabilų temperatūros reguliavimą, kuris yra būtinas detektoriaus tikslumui ir optiniam stabilumui.
Kompresorių ar mechaninių komponentų nebuvimas sumažina vibraciją, triukšmą ir priežiūros reikalavimus.
Mikrotermoelektrinės sistemos gali greitai reguliuoti temperatūrą pagal dinamines veikimo sąlygas.
Papildomi privalumai yra ilgesnė sistemos eksploatavimo trukmė, mažesnės priežiūros išlaidos, mažesnė užteršimo rizika ir patikimas veikimas atšiauriomis aplinkos sąlygomis.
Agregatai su mikrotermoelektriniais aušintuvais yra plačiai naudojami pramonės šakose, kurios priklauso nuo šiluminio tikslumo ir stabilių darbo sąlygų.
| Pramonė | Tipinės programos |
|---|---|
| Medicinos įranga | PGR sistemos, vaizdo detektoriai, biojutikliai |
| Fotonika | Lazeriniai diodai, optiniai siųstuvai-imtuvai |
| Gynyba ir aviacija | Infraraudonųjų spindulių vaizdavimas, naktinio matymo sistemos |
| Moksliniai tyrimai | Tikslieji detektoriai ir analitiniai prietaisai |
| Telekomunikacijos | Šviesolaidiniai perdavimo moduliai |
| Pramoninė automatika | Didelio tikslumo jutikliai ir tikrinimo sistemos |
Auganti miniatiūrinės elektronikos ir pažangių optinių sistemų paklausa ir toliau skatina spartų termoelektrinių aušinimo agregatų naudojimą visame pasaulyje.
Didelio našumo termoelektrinis aušinimo mazgas sujungia kelis sukonstruotus elementus į integruotą sprendimą.
Bendra surinkimo konstrukcija turi subalansuoti aušinimo efektyvumą, šiluminę varžą, elektros energijos suvartojimą ir fizinio dydžio apribojimus.
Kruopštus sistemos integravimas padeda išvengti šiluminio nuotėkio, kondensacijos ir veikimo nestabilumo.
Norint pasirinkti tinkamą mikrotermoelektrinio aušinimo mazgą, reikia įvertinti kelis šiluminius ir eksploatacinius veiksnius.
Inžinieriai turėtų atidžiai įvertinti:
Netinkamas pasirinkimas gali lemti nepakankamą aušinimą, šiluminį nestabilumą, kondensacijos pažeidimus arba per daug energijos suvartojimą.
Naudojant labai jautrius detektorius, specialiai suprojektuoti mazgai dažnai užtikrina geresnį našumą nei standartiniai paruošti moduliai, nes jie optimizuoja šiluminius kelius ir sumažina mechaninį įtempį.
Nors mikrotermoelektriniai mazgai užtikrina išskirtinį tikslumą, reikia išspręsti keletą inžinerinių iššūkių.
Kai temperatūra nukrenta žemiau aplinkos rasos taško lygio, gali kondensuotis drėgmė ir sugadinti jautrią elektroniką.
Labai svarbu efektyviai pašalinti šilumą iš karštosios pusės. Dėl prasto šilumos išsklaidymo sumažėja aušinimo efektyvumas ir sistema gali perkaisti.
Pasikartojantys šildymo ir aušinimo ciklai gali sukelti mechaninį įtempimą litavimo jungtyse ir puslaidininkinėse medžiagose.
Mikrotermoelektriniai aušintuvai ne visada yra tokie efektyvūs kaip kompresorinės sistemos, skirtos didelėms aušinimo apkrovoms. Tinkamas sistemos optimizavimas yra būtinas.
Pažangus šiluminis modeliavimas ir kruopštus surinkimo dizainas padeda sumažinti šią riziką ir kartu pagerinti ilgalaikį patikimumą.
Medžiagos pasirinkimas vaidina svarbų vaidmenį termoelektrinių aušinimo mazgų efektyvumui ir ilgaamžiškumui.
| Medžiaga | Tikslas |
|---|---|
| Bismutas Teluridas | Didelis termoelektrinis efektyvumas |
| Aliuminio nitridas | Puikus šilumos laidumas ir izoliacija |
| Varis | Efektyvus šilumos perdavimas |
| Keraminiai substratai | Elektros izoliacija ir konstrukcijos stabilumas |
| Grafito šiluminės pagalvėlės | Patobulintas sąsajos šilumos laidumas |
Šiuolaikinė medžiagų inžinerija ir toliau gerina aušinimo efektyvumą, miniatiūrizavimo galimybes ir ilgalaikį patvarumą.
| Funkcija | Mikro termoelektrinis aušinimas | Tradicinis kompresoriaus aušinimas |
|---|---|---|
| Triukšmas | Tyli | Yra mechaninis triukšmas |
| Vibracija | Nėra | Galima vibracija |
| Dydis | Kompaktiškas | Didesnės sistemos |
| Tikslumas | Labai aukštas | Vidutinis |
| Priežiūra | Žemas | Aukštesnis |
| Šaldymo agentai | Nereikalaujama | Reikalingas |
Kompaktiškose, didelio tikslumo sistemose termoelektriniai mazgai dažnai užtikrina puikų našumą, nepaisant šiek tiek mažesnio didelio masto aušinimo efektyvumo.
Mikrotermoelektrinių aušinimo agregatų ateitis yra stipriai susijusi su miniatiūrinės elektronikos, dirbtinio intelekto sistemų, aviacijos ir kosmoso prietaisų ir naujos kartos optinių ryšių technologijų pažanga.
Atsirandančios tendencijos apima:
Tobulėjant tiksliajai elektronikai, terminio stabilumo reikalavimai taps dar griežtesni, o tai dar labiau padidins pažangių mikrotermoelektrinių mazgų svarbą.
Taip. Priklausomai nuo sistemos konstrukcijos ir šiluminės apkrovos, daugelis termoelektrinių mazgų gali pasiekti žemesnę nei 0°C temperatūrą.
Taip. Kadangi juose nėra judančių dalių, jos dažnai užtikrina puikų ilgalaikį patikimumą su minimalia priežiūra.
Medicinos vaizdavimas, aviacija, fotonika, telekomunikacijos, pramoninė automatika ir moksliniai prietaisai labai priklauso nuo tikslaus termoelektrinio aušinimo.
absoliučiai. Daugelis gamintojų siūlo pasirinktinius aušinimo mazgus, optimizuotus konkrečioms šiluminėms apkrovoms, matmenims, aplinkos sąlygoms ir integravimo reikalavimams.
Aušintuvo veikimas yra labai svarbus, nes neefektyvus šilumos išsklaidymo būdas gali smarkiai sumažinti aušinimo efektyvumą ir bendrą sistemos stabilumą.
Agregatai su mikrotermoelektriniais aušintuvais tapo nepakeičiama šiuolaikinės tikslios elektronikos ir šilumos valdymo sistemų technologija. Kompaktiška konstrukcija, veikimas be vibracijos, tikslus temperatūros reguliavimas ir ilga eksploatavimo trukmė daro juos idealiai tinkančius reiklioms reikmėms įvairiose pramonės šakose.
Technologijoms ir toliau tobulėjant link didesnio integravimo tankio ir didesnio šiluminio jautrumo, profesionaliai sukonstruoti termoelektriniai aušinimo mazgai atliks dar svarbesnį vaidmenį palaikant veikimo stabilumą ir įrangos patikimumą.
Fuzhou X-Meritan Technology Co., Ltd.specializuojasi pažangiuose mikrotermoelektriniuose aušinimo sprendimuose, skirtuose didelio našumo detektorių sistemoms, optiniams įrenginiams ir pramoninėms tikslioms programoms. Turėdama didelę inžinerinę patirtį ir pritaikytas šilumos valdymo galimybes, bendrovė padeda klientams visame pasaulyje užtikrinti patikimą ir efektyvų aušinimo efektyvumą.
Susisiekite su mumisŠiandien aptarsime pritaikytus mazgus su mikrotermoelektriniais aušintuvais jūsų detektoriams, optinėms sistemoms, medicinos įrangai ar pramoninėms reikmėms.
