X-Meritan yra profesionalus Kinijos kokybės TCB-SS temperatūros valdiklis, turintis itin kompaktišką dydį ir skirtas mikro TEC tiekėjams. Didelio tikslumo optikai ir miniatiūrinei jutimo įrangai kompaktiško dydžio TCB-SS temperatūros valdiklis, skirtas Micro TEC, užtikrina stabilią šiluminę aplinką, kurios skiriamoji geba yra 0,01 °C. Gamindama šias specializuotas plokštes mūsų gamykloje Kinijoje, „X-Meritan“ užtikrina, kad pasauliniai kūrėjai turėtų prieigą prie pramonėje pirmaujančių miniatiūrinių valdymo technologijų, skirtų jautrioms elektroninėms programoms.

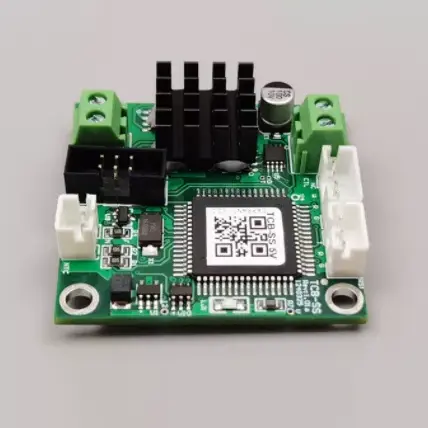

Pažangus TCB-SS temperatūros valdiklis su itin kompaktišku dydžiu ir sukurtas mikro TEC iš X-Meritan yra pavyzdinis sprendimas, skirtas ypatingai miniatiūrizuoti ir tiksliai. Šis TCB-SS TEC termoelektrinis aušintuvas, skirtas temperatūros valdymui, naudoja brangią specialią integruotą grandinę (IC), kad būtų užtikrintas profesionalus PID našumas 4 cm x 4 cm plote. Kaip specializuotas gamintojas, „X-Meritan“ optimizavo šią plokštę „Micro TEC“ sistemoms, užtikrindamas, kad net ir labiausiai ribotos erdvės sistemos galėtų gauti naudos iš nuolatinės išvesties pavarų ir itin mažų triukšmo trukdžių.
|
Plokštės maitinimo įtampa (DC) |
5 V ± 10 % |
|
Išvesties efektyvumas |
>94 % |
|
TEC įtampa |
4,5 V (numatytasis) |
|
TEC srovė |
3A (maksimaliai) |
|
Temperatūros valdymo jutiklis |
10 K NTC (numatytoji B vertė: 3950) |
|
Temperatūros kontrolės tikslumas |
0,01° |
|
Nustatykite temperatūros tikslumą |
0,01° |
|
Temperatūros valdymo matavimo diapazonas |
-60°C iki +170°C |
|
Kontroliuoti temperatūros diapazoną |
-20°C iki +100°C |
|
Numatytasis gamyklinis nustatymas |
25°C |
Pramonėje pirmaujanti miniatiūrizacija
Tik 4 cm * 4 cm * 1,28 cm matmenys, ši plokštė yra viena iš mažiausių galimų, todėl ji yra puikus pasirinkimas didelio tankio optiniams moduliams ir nešiojamiesiems tiksliiesiems instrumentams.
Itin tikslus valdymas
Integruoti PID algoritmai ir specialus valdymo IC pasiekia temperatūros tikslumą iki 0,01°C, palaikydami dažniausiai naudojamus 10kΩ NTC jutiklius.
Itin didelis tvarkyklės efektyvumas
Kai efektyvumas viršija 95%, valdiklis žymiai sumažina sistemos energijos suvartojimą ir savaiminį įkaitimą, efektyviai padvigubindamas tradicinių linijinių tvarkyklių našumą.
Nuolatinis stabilus išėjimas
Nuolatinė išėjimo pavara užtikrina sklandų srovės tekėjimą per visą valdymo ciklą, užkertant kelią šiluminiams smūgiams ir prailginant subtilių Micro TEC tarnavimo laiką.
Pažangus triukšmo mažinimas
Optimizuota tvarkyklės logika sumažina srovės bangavimą, užkertant kelią elektromagnetiniams trikdžiams su jautriais gretimais komponentais, tokiais kaip lazeriniai diodai ar jutikliai.
Visapusiška saugos apsauga
Turi įmontuotą viršsrovių, viršįtampio ir temperatūros ribojimo apsaugą, taip pat TEC atvirojo / trumpojo jungimo aptikimą, užtikrinantį patikimą ilgalaikį veikimą.
Jautrus jutiklio korpusas: naudojamas infraraudonųjų spindulių detektoriams ir CCD jutikliams vėsinti kompaktiškose vaizdo gavimo sistemose, siekiant sumažinti šiluminį triukšmą ir pagerinti signalo aiškumą.
Kl .: Kaip TCB-SS valdo šilumos išsklaidymą, atsižvelgiant į jo itin kompaktišką dydį?
A: Kadangi TCB-SS temperatūros valdiklis su itin kompaktišku dydžiu ir sukurtas Micro TEC, pasižymi didesniu nei 95 % tvarkyklės efektyvumu, labai mažai energijos iššvaistoma kaip šiluma. Ši mažai savaime įkaistanti konstrukcija leidžia plokštei patikimai veikti net uždarose erdvėse be didelių aušintuvų.
K: Ar šis valdiklis suderinamas su standartiniais 10kΩ NTC jutikliais?
A: Taip. TCB-SS yra specialiai sukalibruotas labiausiai paplitusiems 10kΩ NTC temperatūros jutikliams, todėl yra didelės raiškos sąsaja stebėjimui ir grįžtamajam ryšiui realiuoju laiku.
K: Kokios apsaugos priemonės taikomos prijungtam Micro TEC?
A: TCB-SS temperatūros valdiklis su itin kompaktišku dydžiu ir sukurtas mikro TEC turi įmontuotą atvirų ir trumpųjų jungimų aptikimą, taip pat įtampos ir srovės ribas, užtikrinančias, kad termoelektrinis aušintuvas niekada neviršytų saugaus veikimo parametrų.
1. X-Meritan turi daug metų technologinį kaupimą ir pagrindinius patentus tikslios temperatūros kontrolės srityje, remiama pirmaujančių tyrimų ir plėtros komandų bei nuolatinių naujovių.
2. Mes savo gamykloje griežtai kontroliuojame kiekvieną proceso etapą – nuo žaliavų įsigijimo iki kelių etapų testavimo, užtikrindami, kad kiekvienas TCB-SS Temp valdiklis su itin kompaktišku dydžiu ir sukurtas mikro TEC atitiktų pramonės standartus.
3. Integruota vidinė gamyba: kaip profesionalus gamintojas, kontroliuojame mūsų mikrovaldikliams naudojamą gamybos ir testavimo įrangą, todėl galime pateikti į ateitį orientuotus sprendimus, atitinkančius individualius klientų poreikius.
4. Užmezgėme ilgalaikes partnerystes su geriausiomis tarptautinėmis logistikos įmonėmis, siūlydami oro, greitojo ir jūrų krovinių gabenimo galimybes, kad atitiktume įvairius mūsų pasaulinių partnerių sąnaudų ir laiko reikalavimus.
